在质料科学领域，，，
，，共晶合金依附其卓越的流动性和铸造性，，，
，，已成为制造大型结构件的首选质料。。。。然而，，，
，，与其它性能卓越的合金相比，，，
，，传总共晶合金（CEAs）并未体现出令人知足的强度-塑性组合。。。。近期，，，
，，j9九游会质料学院钟云波教授领衔的“高性能结构功效质料超常冶金与制备”研究团队，，，
，，通过全心设计的新型纳米析出相工程，，，
，，乐成制备出了一种奇异的蚕茧状纳米位错网结构（CNN-D）共晶合金，，，
，，突破传总共晶质料的强塑性纪录。。。。该效果以“Strong-yet-ductile eutectic alloys employing cocoon-like nanometer-sized dislocation cells”为题，，，
，，在国际权威期刊《Advanced Materials》（最新影响因子：29.4）上揭晓。。。。

近年来，，，
，，基于多主元的高熵合金逐渐成为设计强韧性子料的新范式，，，
，，与古板合金相比，，，
，，这种多主元合金具有更为辽阔的因素设计空间。。。。然而，，，
，，随着主元数的增添，，，
，，在提升强度的同时也不可阻止地降低了合金的流动性，，，
，，加剧了凝固时的偏析。。。。即便接纳重大且耗时的机械热处理也难以完全消除这种铸造缺陷，，，
，，关于制造理想微观结构和组织匀称的大型构件带来了重重挑战。。。。共晶高熵合金（EHEAs）为解决上述逆境提供了新的思绪，，，
，，由于共晶反映在凝固历程中不保存固液两相区（即糊状区），，，
，，而是通过匀称双相层片的耦合生长，，，
，，有用地抑制了化学因素偏析、缩孔等铸造缺陷。。。。因此，，，
，，共晶高熵合金的设计理念为质料的工程应用提供了辽阔的远景。。。。本研究以传总共晶合金为研究工具，，，
，，使用因素简朴的NiFeAl合金取代多主元合金，，，
，，在兼顾制备工艺和制造本钱的基础上抵达了性能的协同提升。。。。

在该研究中，，，
，，以公斤级的Ni-32.88wt%Fe-9.53wt%Al CEA为研究工具，，，
，，通过流动性试验发明，，，
，，相比于EHEAs，，，
，，CEA不但在流动性和铸造性方面体现出显著的优越性，，，
，，还具有优异的可操作性和经济性。。。。另一方面，，，
，，CEA中，，，
，，由纳米析出相钉扎位错组成的纳米级位错网在拉伸变形历程中同时实现了持续的应变硬化及损伤抑制效果。。。。与古板的TWIP和TRIP效应差别的是，，，
，，这种强化战略在FCC/B2共晶层片中同样体现精彩。。。。这是由于，，，
，，漫衍在FCC相的大宗CNN-D纳米结构诱导了平面滑移，，，
，，并通过界面转达到脆硬的B2相，，，
，，由此爆发的滑移带细化和位错密度的动态积累显著提高了应变硬化能力并维持了稳固的流变应力（图2）。。。。因此，，，
，，这种易于铸造的简朴共晶合金展现出令人惊讶的高强度和高延展性组合，，，
，，其综合性能不但优于所有的传总共晶及近共晶合金，，，
，，还逾越了现在性能最好的共晶高熵合金。。。。值得一提的是，，，
，，这种新型的CNN-D纳米结构在其它合金系统中同样体现出普遍的适用性，，，
，，特殊是在近期陆续发明的含有铸态纳米析出物的因素重大（共晶）合金中。。。。文章增补质料中枚举了差别合金的实例，，，
，，进一步证实晰CNN-D纳米结构的普适性，，，
，，批注蚕茧状纳米位错网结构是提升金属合金性能的又一主要微观组织结构。。。。

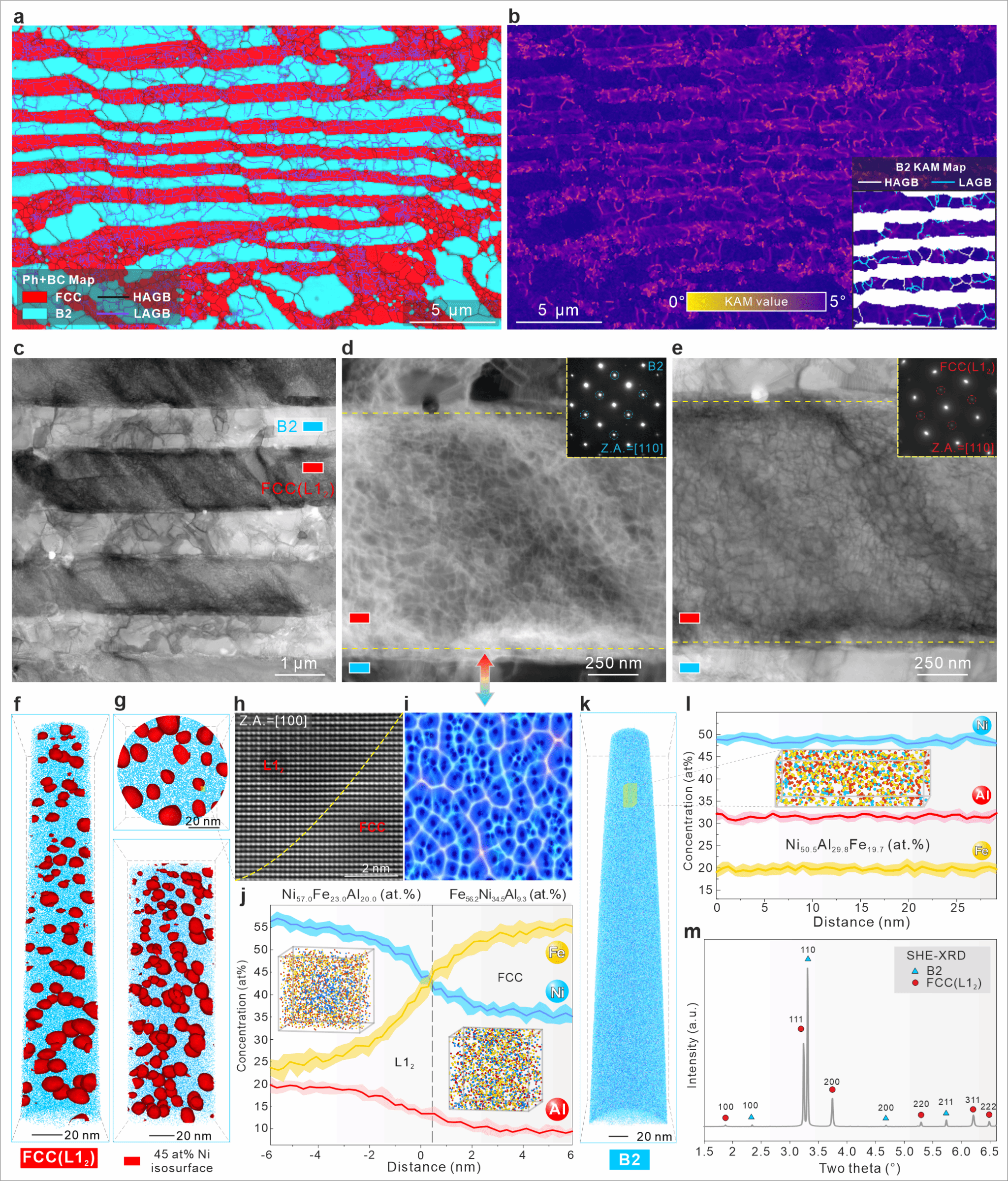

图1蚕茧状纳米位错网结构共晶合金的微观组织结构

图2生涯中的蚕茧超细丝组织

综上所述，，，
，，本研究通过纳米析出相工程设计在古板三元共晶NiFeAl合金中制备出一种蚕茧状的超等位错网结构，，，
，，平均孔洞直径小到26纳米，，，
，，实现了前所未有的共晶结构细化，，，
，，因而顺序激活了多重新型的强韧化机制，，，
，，实现了金属间化合物的室温塑化，，，
，，战胜了低温脆性，，，
，，突破了传总共晶质料的强塑性纪录，，，
，，为开发低廉、适用、高性能的耐低温合金质料开发了全新的途径。。。。该研究效果是钟云波教授领衔的“新能源工业要害质料超常冶金与制备”上海市重点立异团队继在《Science》《Materials Today》《Nature Communications》等国际顶级期刊上揭晓一系列研究性论文后，，，
，，在基础研究领域取得的又一项主要科研希望。。。。同时，，，
，，也是该团队以徐匡迪院士“聚焦行业以后10~20年中面临要害科学问题睁开研究”的战略指导头脑为指引，，，
，，在聚焦先进基础质料提质升级、培育高性能新质料生长新动能方面做出的又一主要原创性孝顺。。。。

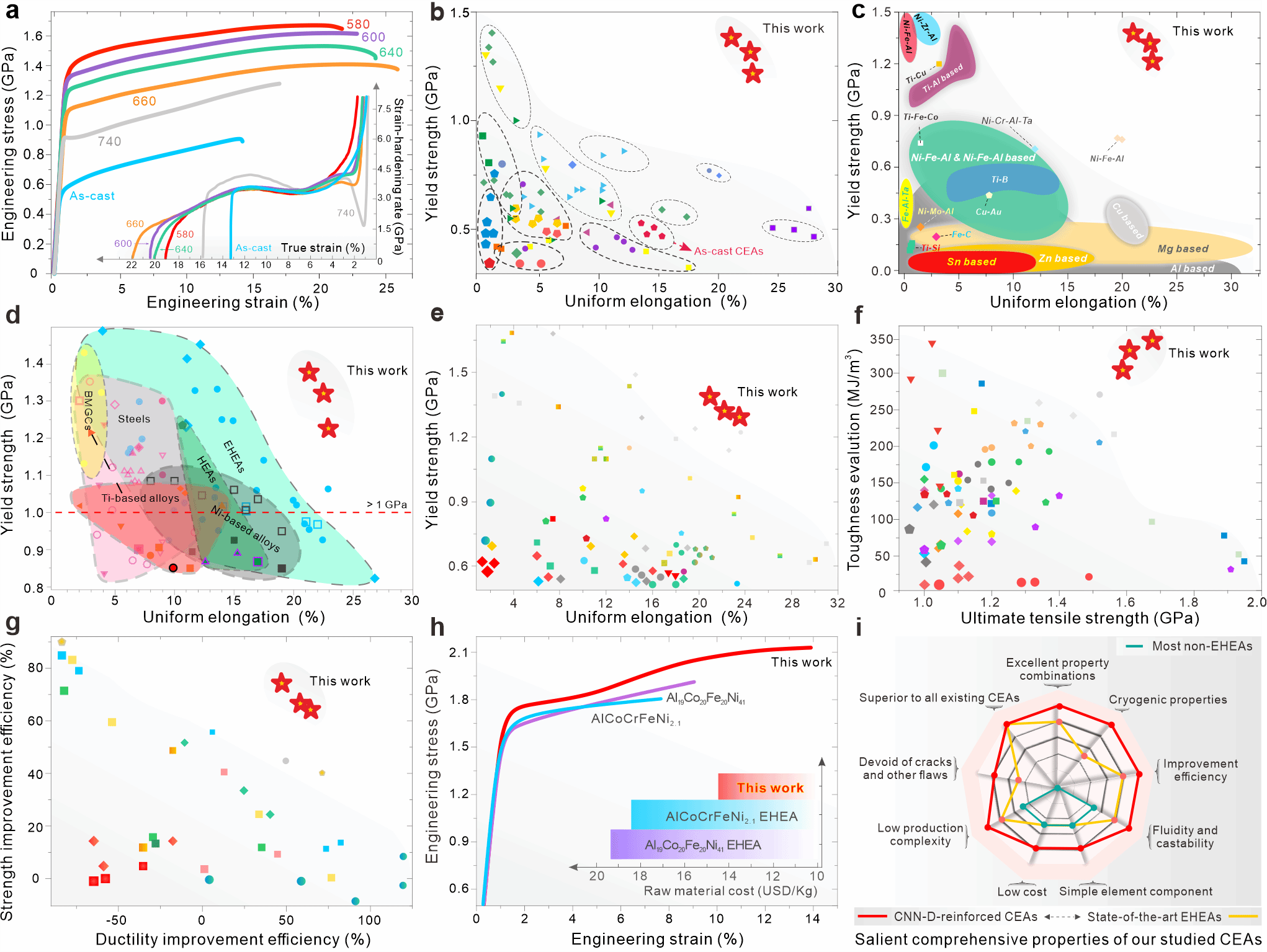

图3蚕茧状纳米位错网结构共晶合金的优异力学性能组合

该效果由j9九游会、香港都会大学、西安交通大学等多家单位相助完成，，，
，，其中j9九游会为第一署名单位，，，
，，j9九游会钟云波教授、西安交通大学马恩教授为配合通讯作者，，，
，，j9九游会与香港都会大学的时培建博士为第一作者，，，
，，j9九游会质料学院的李毅博士生、蒋鑫博士生、沈喆副教授、林中泽博士生、李强副教授、丁彪副教授、郑天祥副教授、任维丽教授、雷作胜教授，，，
，，j9九游会微结构重点实验室梁雪高级实验师、闵娜副研究员、彭剑超实验师、李慧副研究员为相助署名作者。。。。该研究获得国家自然科学基金区域联合基金重点项目（No. U23A20607）、科技部国家重点研发妄想（2018YFB0109404, 2022YFC2904901, 2022YFC2904903 & 2022YFC2904905）、国家自然科学基金（No. 52231001）和111工程（No. BP2018008）的资助。。。。

全文链接：https://doi.org/10.1002/adma.202405459
