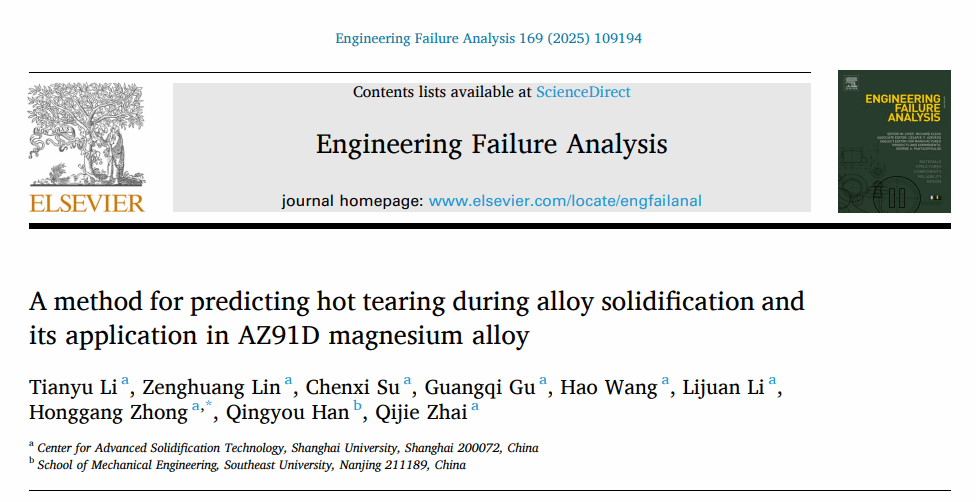

克日，，先进凝固手艺中心（CAST）团队在热裂研究方面取得新的希望，，相关研究效果以“A method for predicting hot tearing during alloy solidification and its application in AZ91D magnesium alloy”为题揭晓在工程失效领域学术期刊Engineering Failure Analysis（中科院工程手艺类2区，，质料科学：表征与测试1区）。。。。。该论文第一完成人为李天宇硕士研究生，，j9九游会为第一作者单位，，仲红刚博士为通讯作者，，相助者为翟启杰教授和东南大学韩青有教授等。。。。。

热裂是生产中常见的破损性缺陷，，一般爆发于凝固末期，，是增材制造、高熵合金制备、高合金钢连铸等的瓶颈问题之一。。。。。由于热裂的重大性，，热裂扩展的机理和条件仍没有明确的定论，，测试方式及模子构建保存难题，，在生产事情中难以举行热裂风险的预测。。。。。在这项研究事情中，，团队连系前期研究效果，，提出新的热裂倾向系数及预测要领，，以AZ91D镁合金为研究工具，，连系数值模拟，，预测现实生产条件下的热裂倾向性，，预测效果与实验效果高度一致，，实现了该模子的应用。。。。。

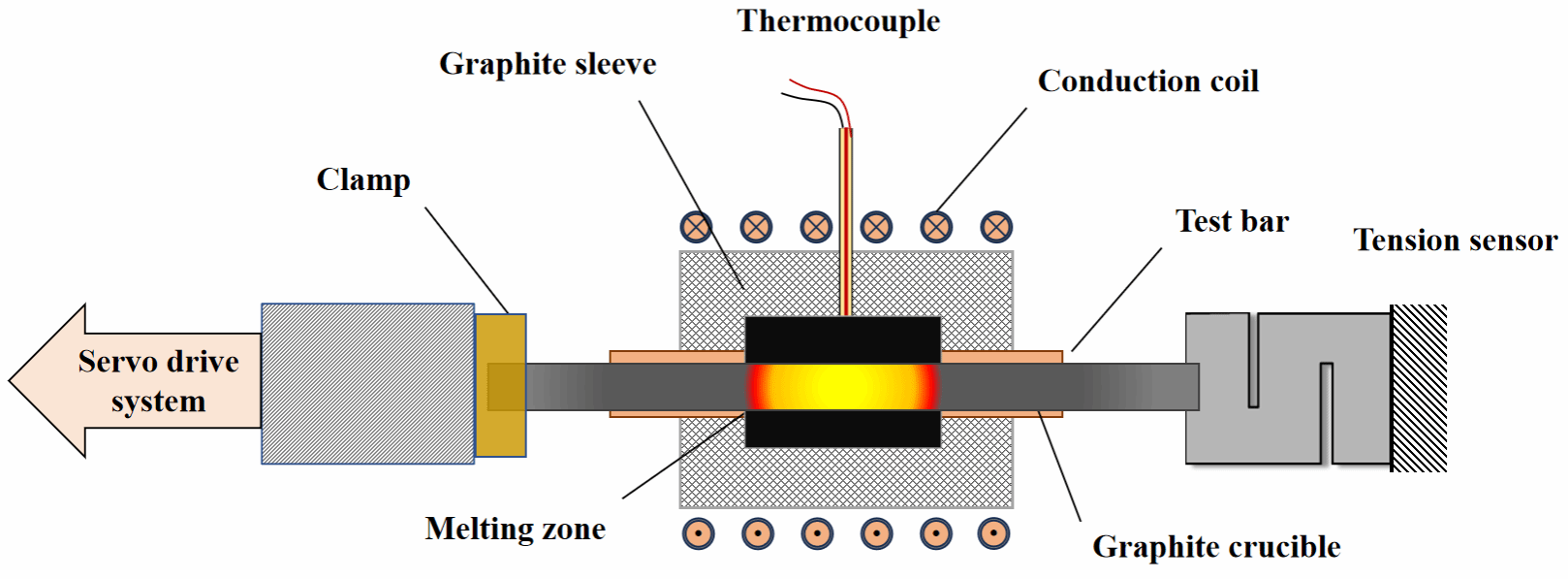

动态加载凝固裂纹热模拟试验机示意图

团队通过自主开发的动态加载凝固裂纹热模拟试验机，，测得AZ91D镁合金断裂临界条件，，构建差别固相率下的临界值。。。。。连系混淆搭桥理论，，思量了差别凝固反映对热裂倾向的影响，，剖析了铸件差别部位的热裂倾向性及工艺条件对热裂倾向的影响。。。。。文中深入剖析了热裂形成机制，，周全探讨影响其扩展的种种因素，，并针对模具设计与工艺优化提出切实可行的要领，，以最洪流平镌汰热裂的爆发。。。。。该事情为定量研究和预测合金热裂行为提供了新的思绪。。。。。

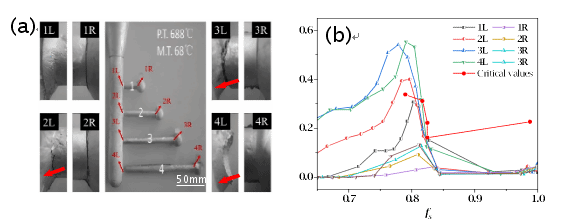

差别部位热裂倾向及判据预测(a)现实铸件(b)预测效果

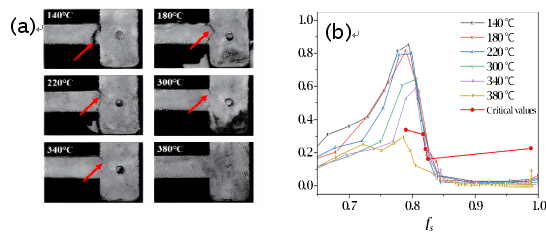

差别模具温度对热裂倾向的影响及判据预测 (a)现实铸件(b)预测效果

该研究获得国家自然科学基金和龙门实验室项目的资助。。。。。

文章链接：https://www.sciencedirect.com/science/article/pii/S1350630724012408
