克日，，，，，，质料学院先进凝固手艺中心团队在热裂研究方面取得新的希望，，，，，，相关研究效果以“Propagation mechanism and criteria of hot tearing in Fe-1.0 wt.%C binary alloy”为题揭晓在工程失效领域学术期刊Engineering Failure Analysis（中科院工程手艺类2区，，，，，，质料科学：表征与测试1区）。。。该论文第一完成人为苏晨光硕士研究生，，，，，，j9九游会为第一作者单位，，，，，，仲红刚博士、翟启杰教授为通讯作者，，，，，，相助者为东南大学韩青有教授。。。

热裂是连续铸钢及其它金属凝固历程中的常见缺陷，，，，，，其准确预测对冶金生产及合金铸造等很是主要。。。可是，，，，，，现在对热裂的研究多基于镁合金、铝合金等有色合金，，，，，，关于钢的热裂研究相对较少。。。该事情以热裂倾向严重、具有典范粗大树枝晶组织的Fe-1.0 wt.%C二元合金为研究工具，，，，，，接纳动态加载凝固裂纹热模拟试验机，，，，，，研究了差别应变速率下该合金的热裂形成历程。。。发明Fe-1.0%C二元合金的临界应变速率规模在1.2×10^-4s^-1-7.9×10^-5s^-1之间，，，，，，且热裂纹扩展的温度或固相率与团队提出的热裂倾向因子

保存枯燥函数关系，，，，，，批注该理论也适于Fe-C合金，，，，，，该研究对高碳钢连铸裂纹的预测和预防具有现实意义。。。

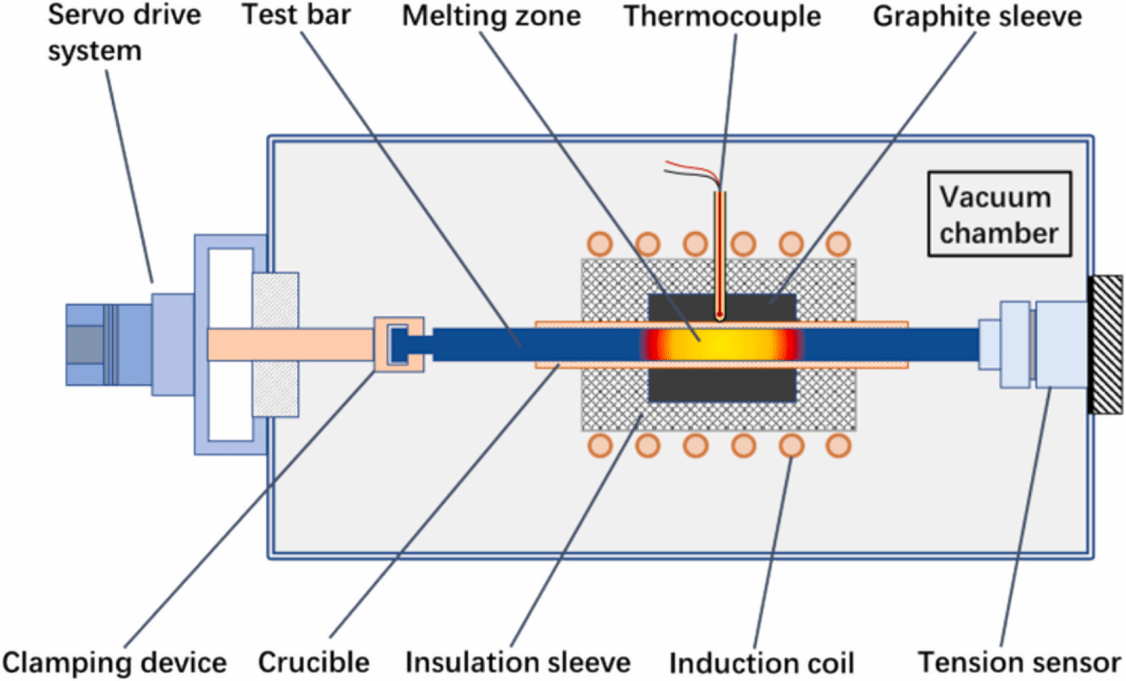

动态加载凝固裂纹热模拟试验机原理示意图

首先，，，，，，使用自主开发的动态加载凝固裂纹热模拟试验机，，，，，，通过自动施加载荷并准确控制加载速率，，，，，，模拟Fe-1.0 wt.%C二元合金的热裂形成历程。。。在此基础上，，，，，，结协力学曲线剖析、金相组织视察、断口形貌评估，，，，，，以及混淆搭桥理论和热裂敏感性指标，，，，，，系统表征了Fe-1.0 wt.%C二元合金的热裂行为。。。研究不但确定了该合金的临界应变速率规模，，，，，，为碳钢热裂的预测与定量研究提供了参考；；；；还剖析了差别实验参数与团队提出的热裂倾向因子

的关系曲线，，，，，，效果显示曲线拟合度优异，，，，，，批注该热裂倾向因子在Fe-1.0 wt.%C二元合金中具有热裂预测价值。。。

数据转换后获得应力-试样温度曲线和程应力-应变曲线

差别应变速率下

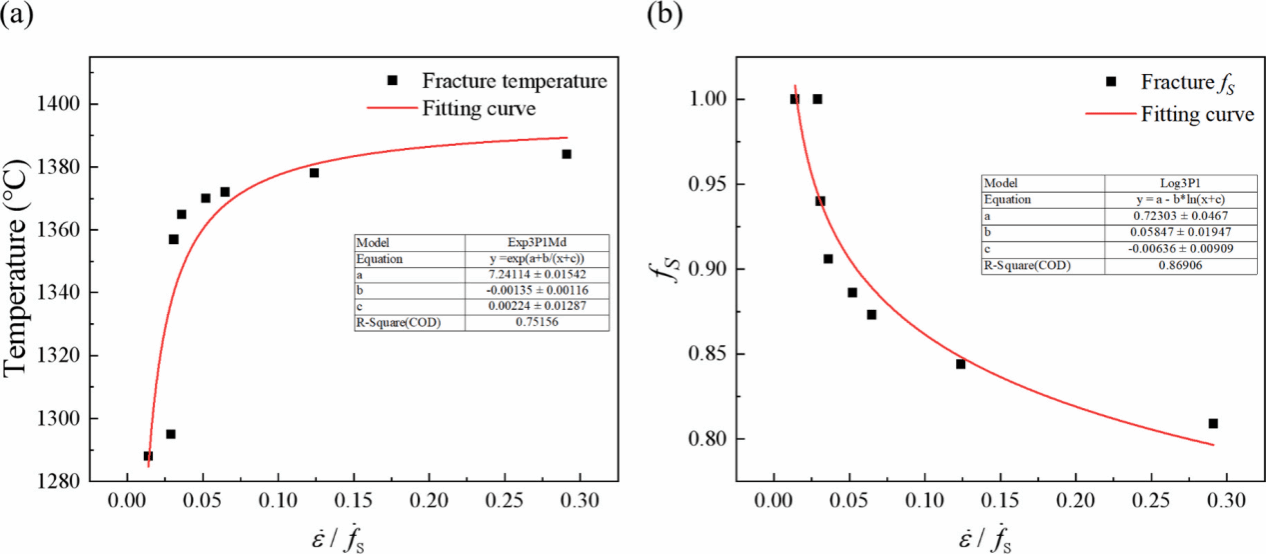

与裂纹首次扩展温度及其对应的固相分数的关系

该研究获得国家自然科学基金和龙门实验室项目的资助。。。

文章链接：https://www.sciencedirect.com/science/article/pii/S1350630725005710?via%3Dihub

https://authors.elsevier.com/a/1lKvc4p6GubZ6E（全文免费下载40天）
