克日，，，，，j9九游会质料学院23级直博生以第一作者在国际顶级期刊《Energy & Environmental Science》揭晓题为“Grain boundary engineering enables (002)-textured zinc metal anodes with superior reversibility under ultra-high current density”的研究性论文。。。。。j9九游会为第一单位，，，，，指导先生为操绚烂教授和程红伟教授。。。。。

水系锌离子电池因其本征清静、情形友好和本钱低廉等优势，，，，，使其成为大规？？？？稍偕茉创娲⒌挠辛蜓≌。。。。。然而，，，，，不可控的枝晶生长和界面副反映严重阻碍了其商业化历程。。。。。研究批注，，，，，构建以（002）晶面为主的织构锌负极能有用提升其可逆性和稳固性，，，，，这归因于（002）晶面具有原子级平整外貌和匀称的电流漫衍，，，，，且外貌能最低。。。。。但纵然实现了（002）织构，，，，，其晶界区域的高反映活性仍会加剧副反映，，，，，一旦反映最先就可沿晶界向质料内部扩展，，，，，导致严重的晶间侵蚀，，，，，最终破损锌沉积/剥离的匀称性。。。。。因此，，，，，在调控晶面取向的同时，，，，，怎样钝化并强化晶界，，，，，成为提升（002）织构锌负极电化学性能，，，，，特殊是高倍率长循环稳固性的要害科学问题。。。。。

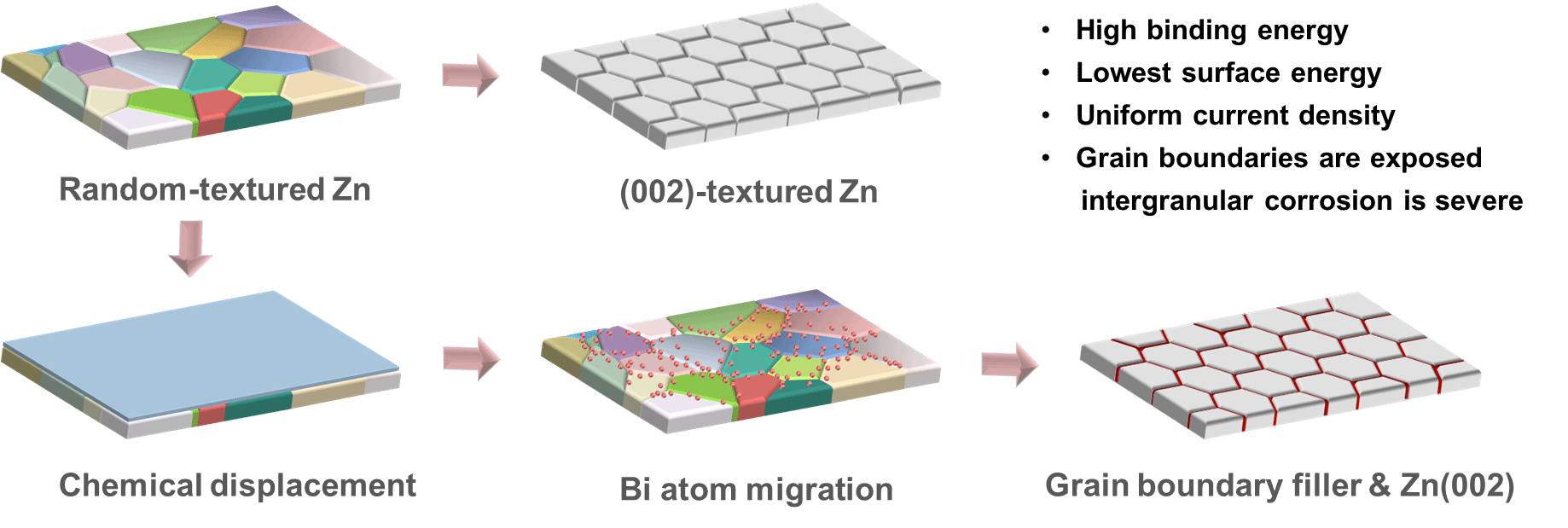

图1 Bare Zn、Bi@ Bare Zn、Zn(002)和Zn(002)/Bi负极示意图

基于此，，，，，该论文提出了一种化学置换与热处理的协同战略，，，，，乐成将金属Bi引入（002）织构锌的晶界中。。。。。（002）织构为Bi偏析提供能量和结构上有利的途径，，，，，而Bi填充则从化学上钝化、机械上强化了晶界，，，，，从而在循环历程中维持了织构特征。。。。。理论盘算与实验证实，，，，，Bi的引入有用抑制了晶界副反映，，，，，降低了去溶剂化和成核势垒，，，，，增强了Zn²⁺传输动力学，，，，，增进了匀称的锌沉积，，，，，并在40 mA cm^-2的超高电流密度下，，，，，Zn(002)/Bi对称电池实现了4800小时（约96000次循环）的超稳固循环，，，，，累计沉积容量高达96 Ah cm^-2。。。。。匹配高负载正极（29.73 mg cm??，，，，，N/P=4.18），，，，，在0.5 A g^-1下循环200次后仍能坚持87.57%的容量。。。。。这项研究通过协同调控晶界结构与晶面织构，，，，，构建了高稳固（002）织构锌负极，，，，，为高性能水系锌离子电池的研制提供了主要的参考依据。。。。。

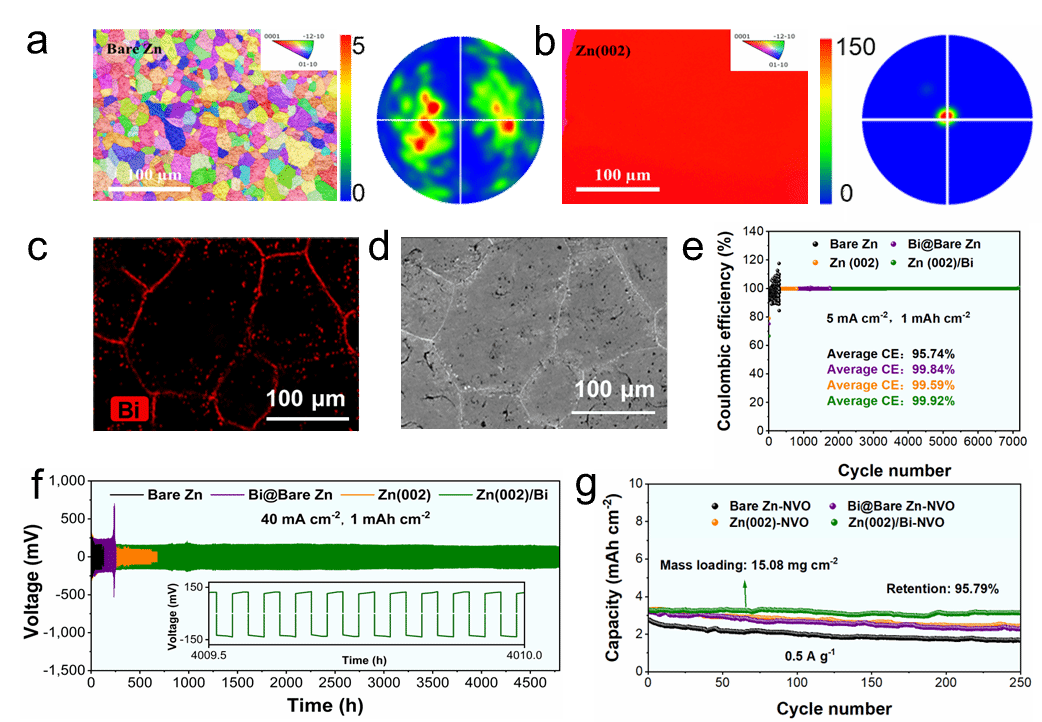

图2 锌负极实现简单织构与晶界强化的协同及其电池性能展示

面向国家新能源战略需求，，，，，近期团队围绕新能源质料与电化学储能研究偏向取得了一系列鼓舞人心的研究效果（Energy Storage Materials, 2026, 84, 104887; Energy & Environmental Science, 2025, 18: 7555-7567；；Energy Storage Materials, 2025, 82: 104652; Energy Storage Materials, 2025, 81: 104508; Energy Storage Materials, 2025, 75: 104022；；Nature Communications, 2025, 16: 6134；； ACS nano, 2025, 19: 27424-27439; Small, 2025, 21: e07546; Chemical Engineering Journal, 2025, 514: 163267; Chemical Engineering Journal, 2025, 522: 168243; Chemical Engineering Journal, 2026, 529, 172666）。。。。。相关事情获得国家自然科学基金（52574471, 52404423, 52334009）、上海市自然科学基金（23ZR1421600）等资助。。。。。

论文下载链接：https://doi.org/10.1039/D5EE06795B
